附著式腳手架的基本構造及爬升原理

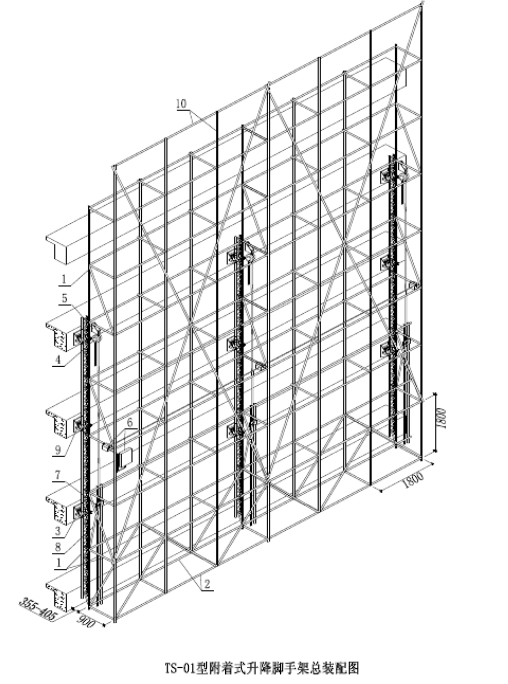

發布日期:2020-04-01 11:48:07 訪問量:1512附著式腳手架由架體構架、附著支承系統、升降系統、防墜系統、電氣控制系統、架體防護等六部分組成。
架體構造：由導軌主框架、水平支撐桁架（俗稱A、B片）、雙排架架體組成。
附著支承系統：包括附著支座、錨固螺栓及特殊附著轉換件等組成。
升降系統：由吊掛件、電動葫蘆、雙管吊點組件組成。
防墜系統：每個附著支座內均設有獨立的防墜裝置，沒榀主框架有是哪個獨立附墻點，即每榀主框架有三套防墜裝置。
電氣控制系統：由總控箱、分控箱及控制線路組成，線路及箱體周圍敷設在第三步架體內。
架體防護：水架體同步搭設完成的安全防護措施，包括有底部密封板、翻板、安全網、水平兜網、護身欄桿等構成。
附著式腳手架的爬升原理：爬架主框架是由橫梁、斜桿、導軌、立桿組成的空間桁架體系，當架體在使用工況表時，通過連接于主框架上面的導軌，利用卸荷座卸荷到附墻導向座上面，附墻導向座采用.27的錨固螺栓安裝在建筑結構上，當架體在提升工況下時，提升葫蘆上端掛于吊掛件上，吊掛件采用M27的錨固螺栓固定安裝在建筑結構上，提升葫蘆下端掛與主框架立桿下端附近的雙管吊點組件上，升降時通過提升葫蘆及吊掛件將架體荷載傳遞到建筑結構上，這樣，通過電動葫蘆鏈條的收縮，可以實現架體相對于建筑結構的上下運動，從而實現爬架的提升運動。
