焊罐葫蘆在石油儲罐上的提升安裝步驟

隨著我國經濟的快速發展和人民生活水平的提高，國內對石油和成品油等資源的需求和消耗不斷增長。在石油、農藥、化工等建設工程中，因大型立式圓筒拱頂儲罐占地少、成本低等優點得到廣泛使用。焊罐葫蘆在石油儲罐上的提升安裝步驟如下：

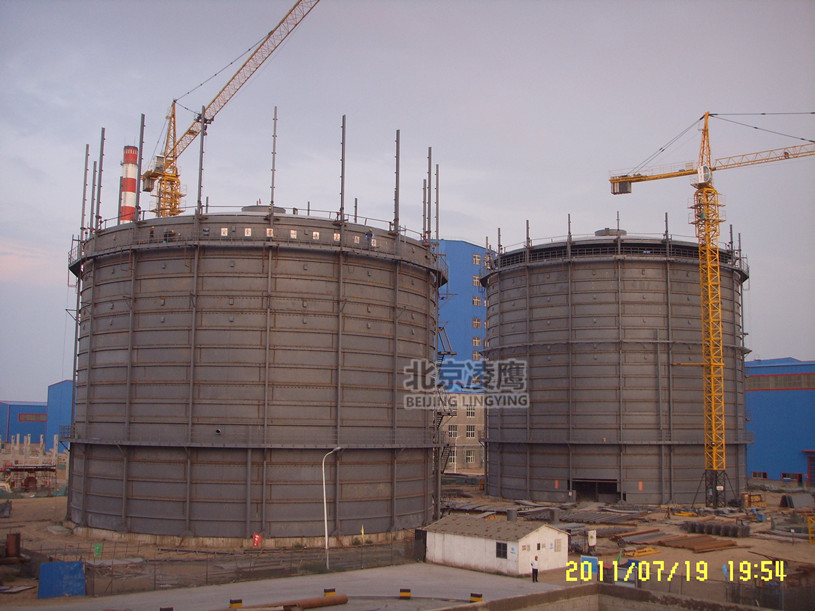

罐頂安裝完畢后，安裝電動葫蘆提升裝置。在距罐壁內側約 500mm 處均勻布置并安裝 20 根倒裝立柱，立柱與罐底焊接牢固，與罐頂預留窗口對齊，立柱安裝時必須保證垂直，并在 2 /3 高度處安裝 3 根斜撐。每根立柱靠近罐壁側掛一個 10t 電動葫蘆，電動葫蘆應和膨脹圈上的吊耳處于一垂直線上。

在每圈罐壁下端約 100mm 處安裝膨脹圈，使膨脹圈和罐壁形成一體受力。在膨脹圈上焊接起吊吊耳，采用電動葫蘆控制提升裝置通過起吊吊耳和膨脹圈提升罐壁。

提升裝置及膨脹圈安裝完畢后，圍上第2圈壁板，組對點焊縱縫，預留1條縱縫不點焊。縱縫外側焊完后，即可開始提升頂圈罐壁。

提升前，檢查膨脹圈是否頂緊，龍門卡具是否焊牢，倒裝立柱斜撐是否安全可靠，確定提升裝置無誤后即可開始提升。提升時，先逐個啟動電動葫蘆，使每個電動葫蘆的負載基本一致，再集中啟動全部葫蘆進行提升，提升時罐內人員觀察各電動葫蘆的運行情況，防止卡鏈，提升至對接口150～200mm位置時暫停提升。在所提升的壁板下端沿四周每隔1.5m 設置一個罐壁擋板，尺寸為120mm×60mm×8mm。

再啟動全部電動葫蘆，使罐體提升到位，用2個手拉葫蘆將活口收緊，測量周長、切割多余的壁板，坡口打磨后進行點焊，并使下圈壁板上端緊貼罐壁擋板，下端緊貼罐底內擋板，局部不到位的地方調整到位，環縫間隙用電動葫蘆調整，并進行組對點焊、焊接。

在第2圈壁板外側安裝第3圈板，圍板且組對點焊完畢后，焊接縱縫，縱縫焊好后，重復上述檢查，提升第2圈壁板，組對第3圈封口縱縫，最后組對第2圈與第3圈間的環縫。組對好后焊接，焊完后回落膨脹圈，安裝到第3圈壁板下口。重復上述過程，直到罐壁全部安裝完畢。最后1圈壁板安裝時需留1 張板的立縫不焊，待環縫組對后，在此開出大門，撤出罐內的倒裝裝置，再封大門并焊接。
