轉化器安裝中手拉葫蘆的應用
發布日期:2019-08-30 14:07:42 訪問量:1449轉化器是化工廠硫磺制酸系統焚硫與轉化工段的核心設備，為金屬儲罐類設備。轉化器為直立圓筒結構，為使設備能適應更高溫度的操作，延長使用壽命、生產穩定，轉化器內隔板、中心筒、格柵等均由不銹鋼制作。手拉葫蘆在轉化器安裝中的使用主要是應用邊柱倒裝法。

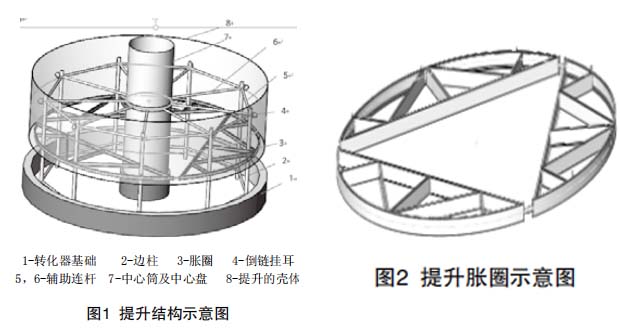

手拉葫蘆倒裝法施工裝置的提升結構示意圖如下（見圖1），主要由桅桿（邊柱）、倒鏈、脹圈、中心立柱（轉化器安裝可以利用中心筒）、中心盤、輔助連桿等組成。
邊柱利用連桿輻射狀與抱箍式中心盤連接，中心連接盤為鋼帶制作為“Ω”型，剖分面采用螺栓連接。依據計算所需邊柱的高度，將中心盤抱緊在轉化器中心筒適當高度處，中心連接盤與中心筒之間可設薄不銹鋼板，防止施工過程碳鋼直接與不銹鋼筒體接觸。將邊柱與脹圈通過輻射狀連桿進行連接，各邊柱之間相互連接，形成穩定的框架結構。
提升脹圈采用槽鋼卷制而成（見圖2）。脹圈外殼為內徑相同的圓，然后等分成三段，中間去掉部分放置螺旋千斤頂，千斤頂用于調節脹緊。脹圈外側表面貼焊薄不銹鋼板，避免碳鋼直接與不銹鋼殼體接觸。提升前調節千斤頂脹圈脹緊，同時，在轉化器殼體脹圈上部轉化器殼體上焊接不銹鋼耳板，起掛耳作用，確保提升受力滿足要求。提升到合適高度后，安裝殼體弧形板下一環帶，并于已提升的轉化器帶殼體焊接后，松開千斤頂，落下脹圈提升機構。重復直至安裝完成。
